"빛에서 계통까지 6단계" 태양광발전 원리와 구성

2024년 국내 태양광 발전량은 37,450GWh로, 신·재생에너지 발전량의 55.0%였습니다(한국에너지공단 신·재생에너지센터, 2024년 보급통계 확정치).

태양광발전을 알아보기 시작하면 모듈, 접속함, 인버터 같은 설비 이름부터 낯설게 느껴지실 텐데요.

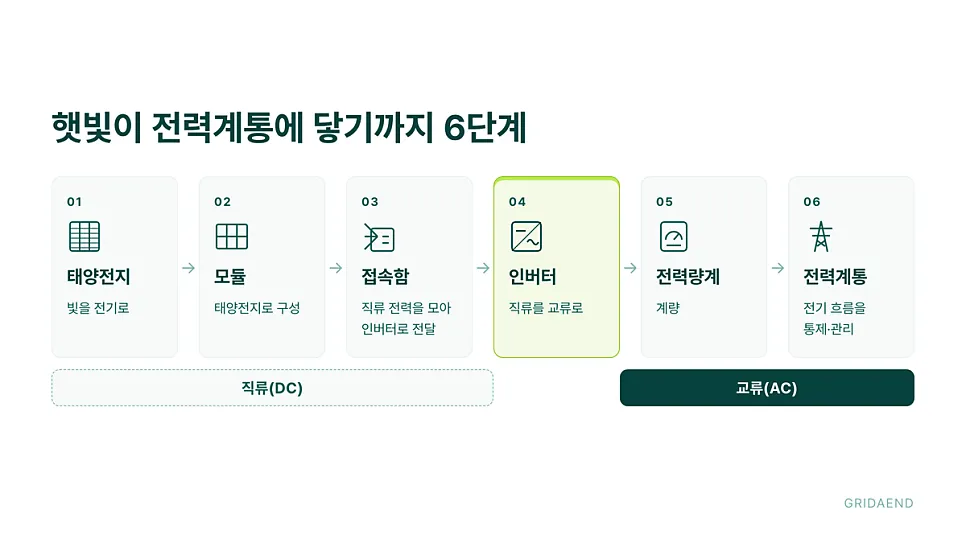

햇빛이 전기가 되는 원리부터 그 전기가 전력계통에 닿기까지 거치는 설비 6단계를 순서대로 정리해 드리겠습니다.

"태양광은 햇볕의 열로 전기를 만든다"고 생각하기 쉽습니다. 법령은 태양광과 태양열을 다른 설비로 정의합니다.

태양광 설비는 "태양의 빛에너지를 변환시켜 전기를 생산하거나 채광(採光)에 이용하는 설비"이고, 태양열 설비는 "태양의 열에너지를 변환시켜 전기를 생산하거나 에너지원으로 이용하는 설비"입니다.

근거는 「신에너지 및 재생에너지 개발·이용·보급 촉진법 시행규칙」 제2조제4호 가목·나목입니다. 이 규칙은 2026년 9월 18일부터 「재생에너지 개발·이용·보급 촉진법 시행규칙」으로 이름이 바뀌고, 두 설비의 정의 문구는 같습니다. 통계도 따로 잡습니다.

💡 태양광발전이란?

햇빛을 받으면 광전효과에 의해 전기를 발생하는 태양전지를 이용한 발전방식입니다.

한국에너지공단 신·재생에너지센터의 정의입니다.

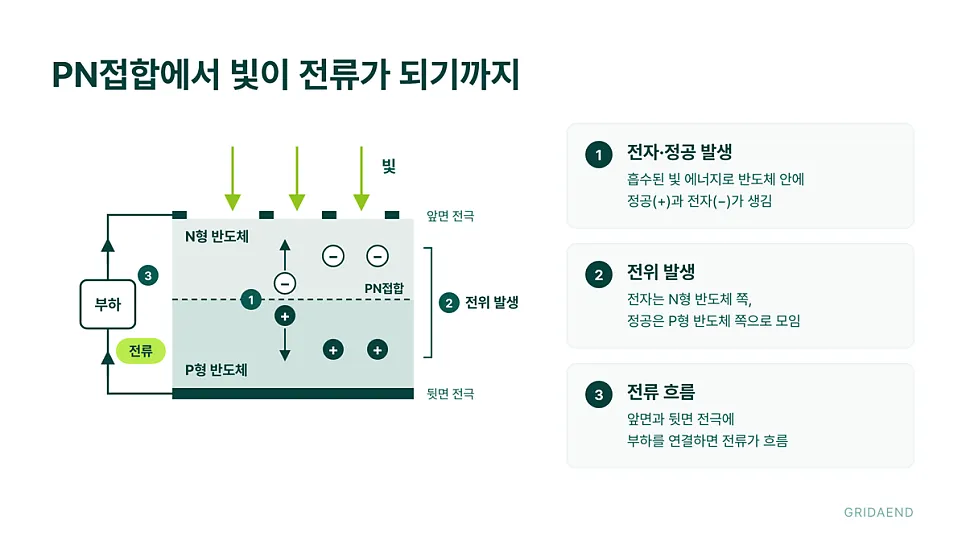

첫 단계는 태양전지입니다. 태양전지는 "태양에너지를 전기에너지로 변환할 목적으로 제작된 광전지"로, N형 반도체와 P형 반도체를 접합한 구조입니다. 두 반도체의 경계를 PN접합이라고 부릅니다. 빛이 전기가 되는 자리가 여기입니다.

흡수된 빛 에너지로 반도체 안에 정공(+)과 전자(-)가 생깁니다

전자는 N형 반도체 쪽으로, 정공은 P형 반도체 쪽으로 모여 전위가 발생합니다

앞면과 뒷면 전극에 부하를 연결하면 전류가 흐릅니다

신·재생에너지센터는 태양전지를 pn접합에 빛을 비추면 "광전효과에 의해 광기전력이 일어나는 것을 이용한 것"으로 설명합니다. 재료로는 결정질 실리콘, 비정질실리콘, 화합물반도체 등이 있습니다.

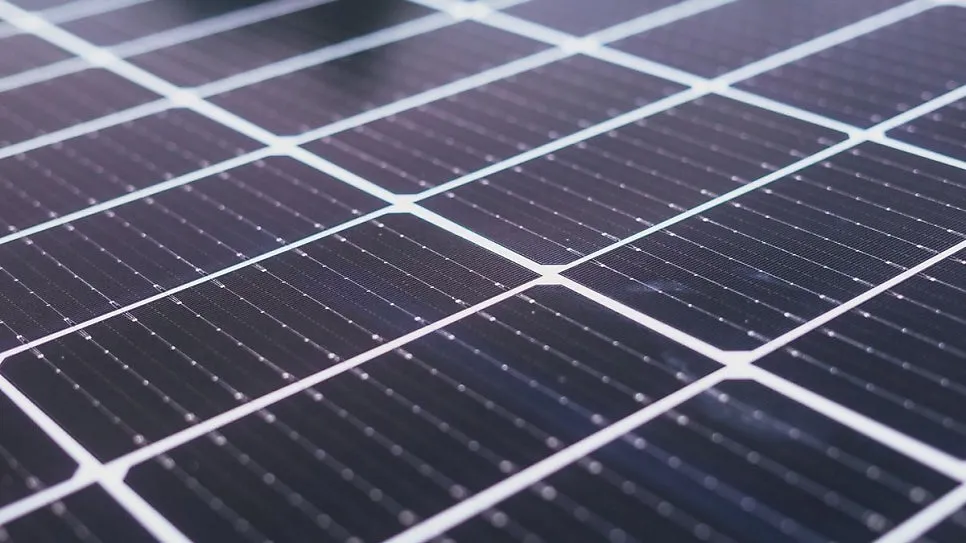

두 번째 단계는 모듈입니다. 신·재생에너지센터는 태양광 시스템이 "태양전지(solar cell)로 구성된 모듈(module)과 축전지 및 전력변환장치로 구성"된다고 설명합니다. 셀은 태양전지를 가리키며, "태양에너지가 입사되어 전류를 생성시키는 곳"입니다.

검색창에서는 '태양광패널'이라는 말이 자주 쓰이는데요. KS 모듈 표준명과 정부 시공기준의 태양광 품목에는 '패널'이라는 이름이 없고 '모듈'로 적혀 있습니다. 서류에서 설비를 찾으실 때는 모듈이라는 이름으로 보시면 됩니다.

세 번째 단계는 접속함입니다. 접속함은 "모듈에서 발생된 직류(DC)전력을 모아 인버터로 전달하는 기기"입니다. '접속반'으로도 검색되지만, KS 표준과 정부 시공기준에 적힌 이름은

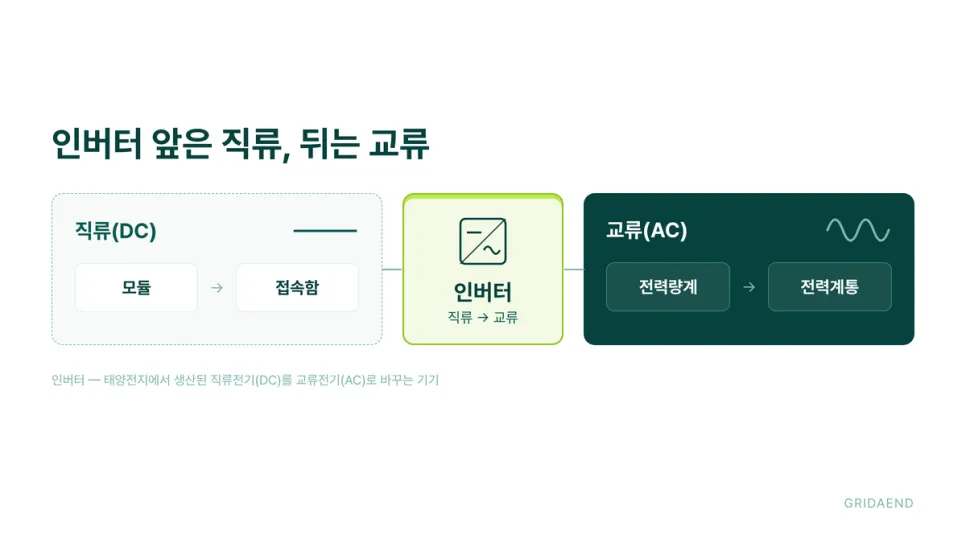

네 번째 단계인 인버터는 "태양전지에서 생산된 직류전기(DC)를 교류전기(AC)로 바꾸는 기기"입니다.

정부 지원사업으로 설치하는 설비라면 KS 인증제품인지가 요건입니다. 「신·재생에너지 설비 지원 등에 관한 지침」 [별표 1] 원별 시공기준은 모듈·인버터·접속함을 KS 인증제품으로 설치하도록 정합니다(센터장이 인정하는 경우 예외). 이 기준은 보급사업, 태양광대여사업, 금융지원사업, 설치의무기관 의무화사업 등으로 설치하는 설비에 적용됩니다. 2024년 12월 기준 태양광 KS 인증품목은 6개, 인증수는 3,887입니다(유효기간 만료 제외).

다섯 번째 단계는 전력량계입니다. 발전설비용량 1,000kW 이하 신·재생에너지 발전설비 등으로 생산한 전력을 전기판매사업자와 거래하면 「소규모 신·재생에너지 발전전력 등의 거래에 관한 지침」이 적용됩니다. 이 고시는 전력거래량을 재는 전기계기를 발전설비와 접속설비가 연결되는 수급지점에 설치하고(부득이한 경우 당사자 합의로 다른 곳에 설치 가능), 검침일에 계기의 지침을 읽어 계량하도록 정합니다. 지원사업 시공기준도 인버터, 전력량계, 모니터링 설비 등 모든 설비가 정상 작동해야 한다고 적습니다.

마지막 단계는 전력계통입니다. 「전기사업법」은 전력계통을 "전기의 원활한 흐름과 품질유지를 위하여 전기의 흐름을 통제·관리하는 체제"로 정의합니다.

'자가용 태양광'의 자가용은 집에서 쓰는 설비라는 뜻이 아닙니다. 「전기사업법」 제2조는 전기설비를 전기사업용(제17호), 일반용(제18호), 자가용(제19호)으로 나누고, 자가용을 "전기사업용전기설비 및 일반용전기설비 외의 전기설비"로 정의합니다. 저압에 해당하는 용량 10kW 이하 발전설비는 원칙적으로 일반용입니다(「전기사업법 시행규칙」 제3조, 예외 있음). 법 조문의 설비 구분에 '발전사업용'이라는 이름은 없습니다.

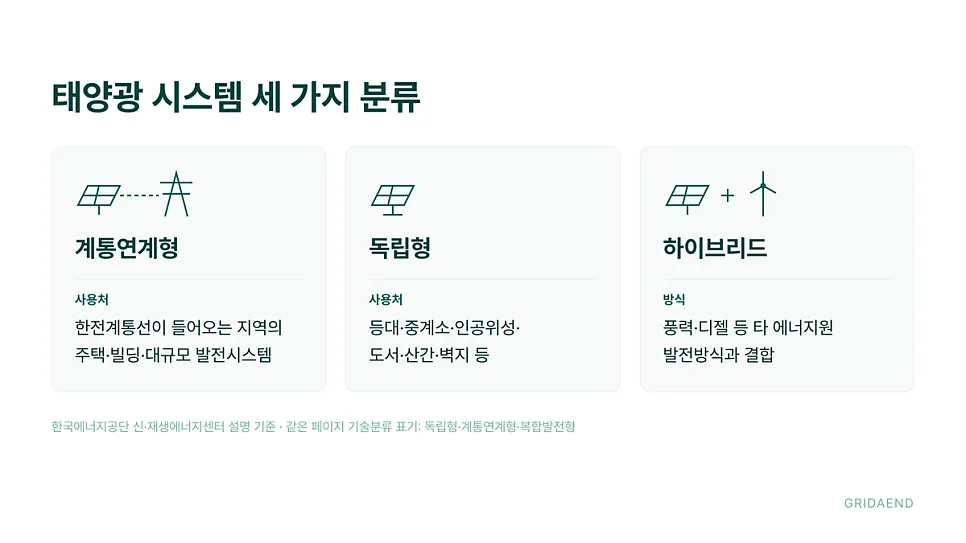

신·재생에너지센터는 태양광 시스템을 계통연계형, 독립형, 하이브리드 세 가지로 나눕니다.

• 계통연계형 : 한전계통선이 들어오는 지역의 주택, 빌딩, 대규모 발전시스템에 사용
• 독립형 : 등대, 중계소, 인공위성, 도서, 산간, 벽지 등에 사용
• 하이브리드 : 풍력발전·디젤발전 등 다른 에너지원 발전방식과 결합한 방식
• 같은 페이지의 기술분류에는 독립형, 계통연계형, 복합발전형으로 적혀 있습니다.

신·재생에너지센터 설명에는 태양광의 특징도 정리돼 있습니다.

• 장점 : 필요한 장소에서 필요량 발전 가능
• 장점 : 유지보수가 용이하고 무인화 가능
• 단점 : 전력생산량이 지역별 일사량에 의존
• 단점 : 에너지밀도가 낮아 큰 설치면적 필요

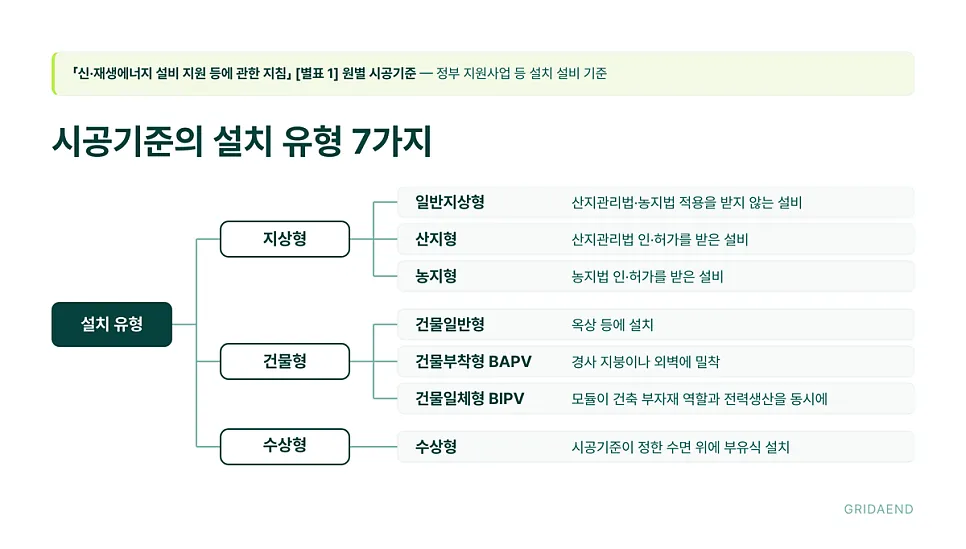

일사량과 면적이 걸린다면 다음 질문은 어디에 설치하느냐입니다. 설치 유형은 정부 지원사업 시공기준에 정의돼 있습니다. 「신·재생에너지 설비 지원 등에 관한 지침」 [별표 1] 원별 시공기준(2025년 5월 8일 개정 별표)은 지상형, 건물형, 수상형으로 나눕니다. 이 정의는 정부 지원사업 등으로 설치하는 설비에 적용되는 기준이고, 모든 태양광의 법적 분류는 아닙니다.

시공기준에는 '노지'라는 유형 이름이 없습니다.

지표면에 설치하면 지상형이고, 적용받는 법에 따라 셋으로 갈립니다.

✅ 일반지상형 — 지표면에 고정 설치, 산지관리법·농지법 적용을 받지 않는 설비

✅ 산지형 — 산지전용허가(신고)나 산지일시사용허가 등 산지관리법 인·허가를 받은 설비

✅ 농지형 — 농지전용허가(신고)나 농지의 타용도 일시사용허가 등 농지법 인·허가를 받은 설비

건물형은 옥상 등에 설치하는 건물일반형, 경사 지붕이나 외벽에 밀착하는 건물부착형(BAPV), 모듈이 건축 부자재 역할과 전력생산을 동시에 하는 건물일체형(BIPV)으로 나뉩니다. 수상형은 댐, 저수지, 담수호, 산업단지 유수지 등 시공기준이 정한 수면 위에 부유식으로 설치하는 유형입니다.

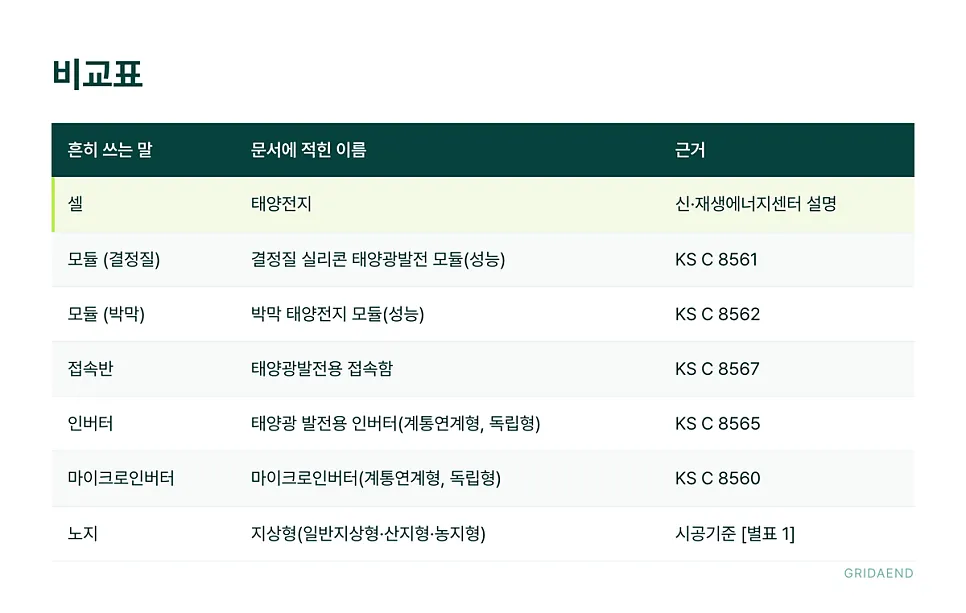

흔히 쓰는 말과 표준·시공기준에 적힌 이름을 한 표에 모았습니다.
